视频直播移动解决方案

点击次数: 751 更新时间

为了实现海上移动船只的视频回传到中心,在沿海陆地侧实现对海面航线无线覆盖,覆盖半径为15km,实现带宽不小于100Mbps。

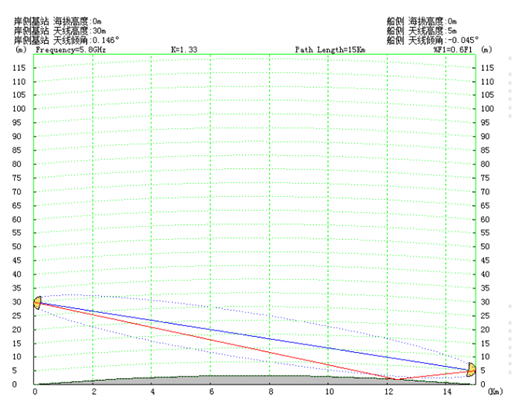

因靠近海边,设岸侧海拔高度为0米,船只高度为5米首先进行视距分析并确定岸侧铁塔高度,分析结果如下:


从结果可见,岸侧铁塔高度最少需要30米高度用于安装无线基站天线,可实现15公里最远通信距离的视距通信。

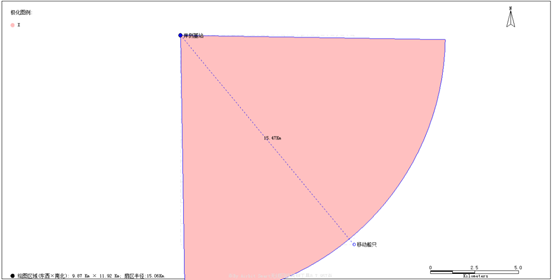

又因船只沿航线移动,考虑一定的覆盖范围,拟采用90°天线覆盖目标海域,如下图所示。

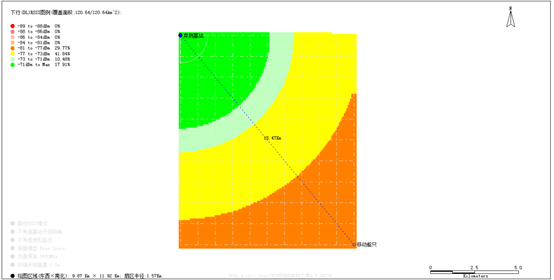

 因船只的随机移动性,在船上需要使用Omni全向天线,在此基础上进行覆盖区域无线信号仿真计算,结果如下:

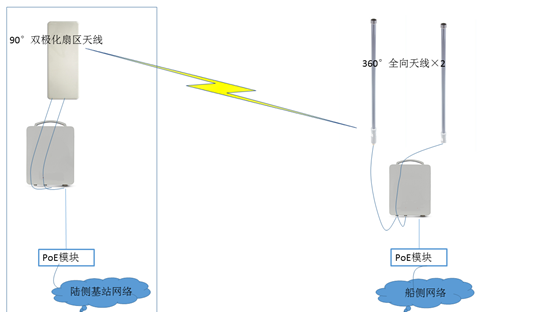

 系统组成方案如下:




本方案岸端采用扇区天线,实现对水面90度覆盖,船端采用360度全向天线,向岸端发送实时数据信号,岸端通过接收扇区内的移动船只的发送的微波信号,实现船岸实时数据传送。实现船只在移动过程中的实时数据回传。

本产品特点为:

1. 小巧,安装调测简单,易于操作

2. 实现动中通实时通讯

3. 支持高带宽,大容量传输

4. 适用于任何移动中数据传输
