一、项目背景
随着IT技术的不断发展,实现了除满足基本会议功能外,还应具有高雅格调和优美音质、清晰图像演示,并且可以远程视频会议系统。它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集中控制几大部分组成。选取具备先进功能的DVD和录像机以及实物和图文传送器通过大屏幕投影机还原其图像,为了更高效、实时地指挥需要配备一套中央集中控制设备,控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能,大大提高工作效率和简化复杂的操作
二、设计目标
新建某生产运行中心七层面积约400平方米,计划将生产运行中心七层会议室建设成为可容纳140人左右,能够召开多种会议形式的综合性会议室。会议形式包括:本地普通会议、本地学习型交流会议、总部作为主会场的(广播式或交互式)会议,分部作为主会场的(广播式或交互式)会议等。
三、项目工程概述
视频会议系统分以下几个系统。
1、视频系统 2、音频系统 3、集中控制系统 4、辅助支持系统
四、系统功能介绍

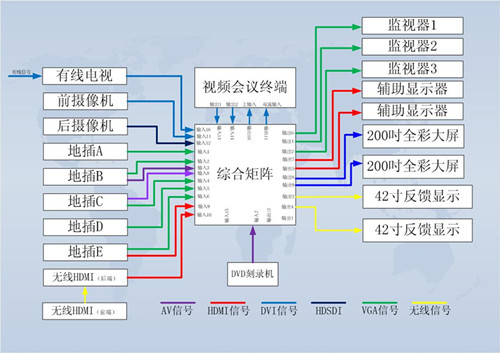

1.视频系统原理图

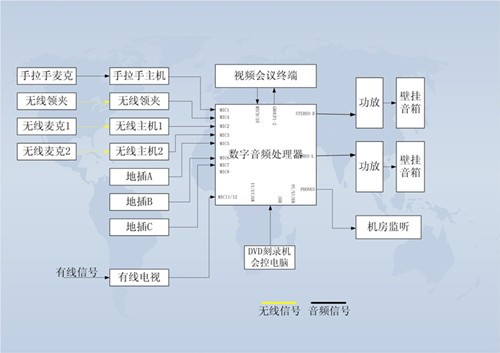

2、音频系统原理图

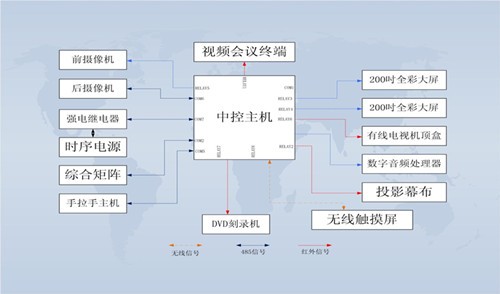

3、集中控制系统原理图

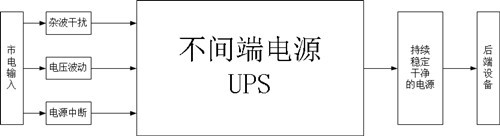

4、辅助支持系统
